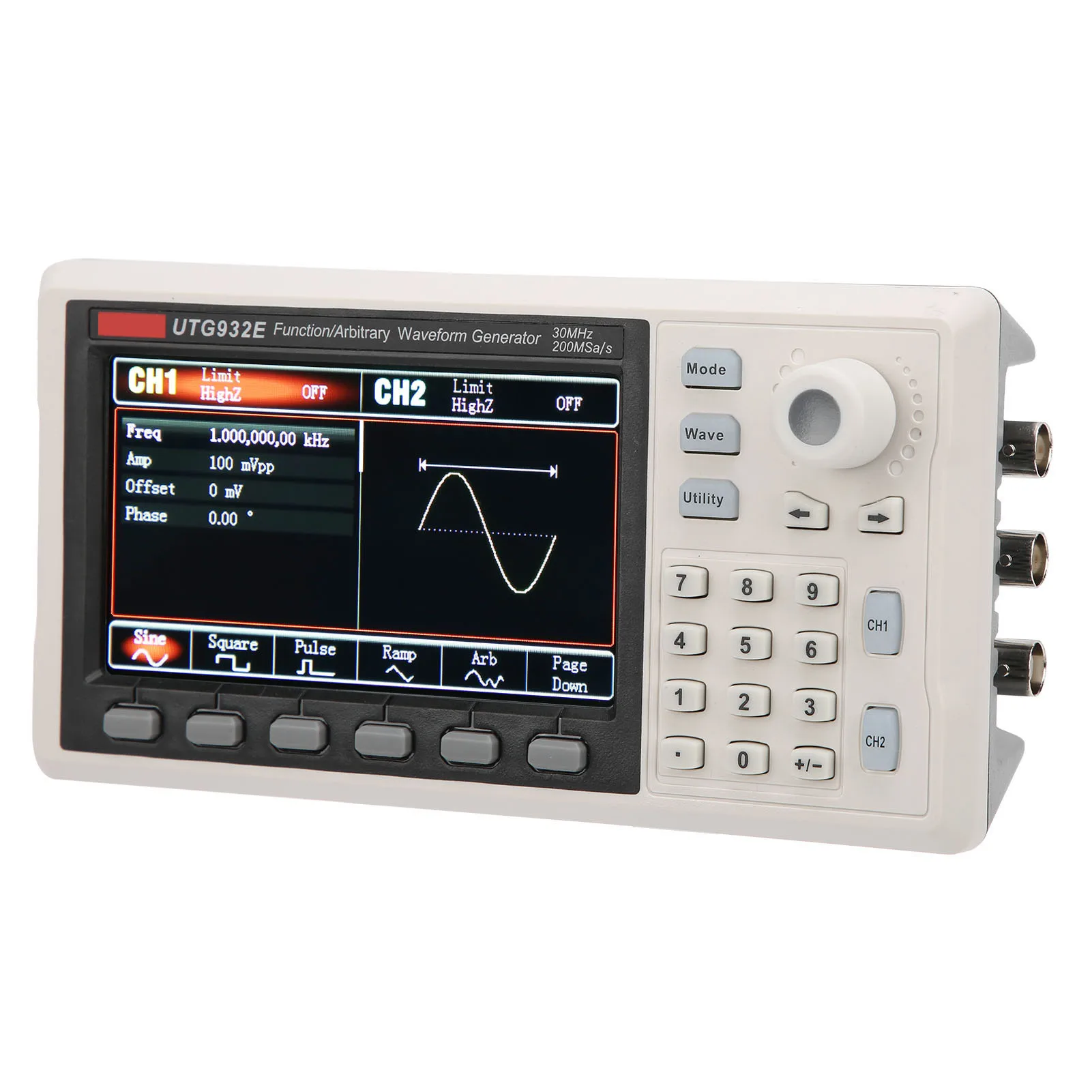

UTG932E 기능 신호 발생기, 듀얼 채널 파형 발생기, 샘플링 속도 측정, 30MHz, 200MSa/s

가격(KRW): [price_with_discount] ₩(원)

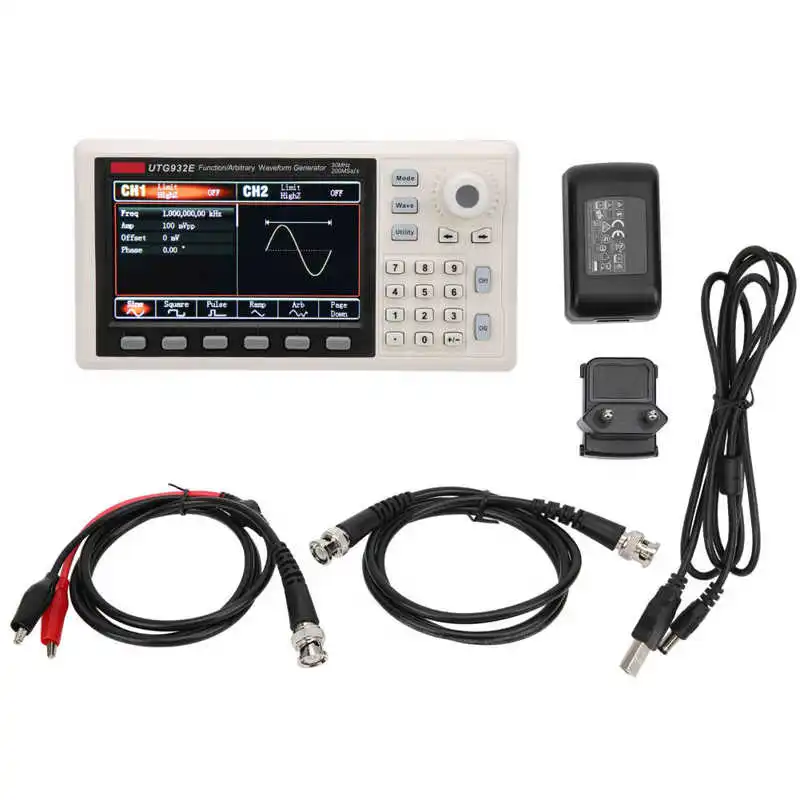

UTG932E 기능 신호 발생기 이중 채널 파형 발생기 30MHz 200MSa/s 샘플링 속도

스타일: 유럽 표준 (100-240v), (100-240v)

특징:

1. 기능 신호 발생기, 이중 채널 설계, 200MSa/s 샘플링 속도, 30MHz 출력 주파수.
2. 임의의 파형, 사인파, 사각파, 램프 파, 맥파, 노이즈, DC, 임의 파형을 지원합니다.
3. 기능 버튼이 완성되고이 버튼을 통해 변조 설정을 할 수 있습니다.
4. 4.3 인치 고해상도 TFT LCD 화면을 사용하여 채널 1 과 채널 2 의 출력 상태, 기능 메뉴 및 기타 중요한 정보를 구별합니다.
5. 정확한 측정, 간결하고 직관적이며 조작하기 쉽습니다. 전자 애호가 및 과학 연구 기관에서 널리 사용됩니다.

사양:

항목 유형: 기능 생성기
재질: ABS
디스플레이 유형: 4.3in TFT LCD
디스플레이 해상도: 480 수평 x 272 수직

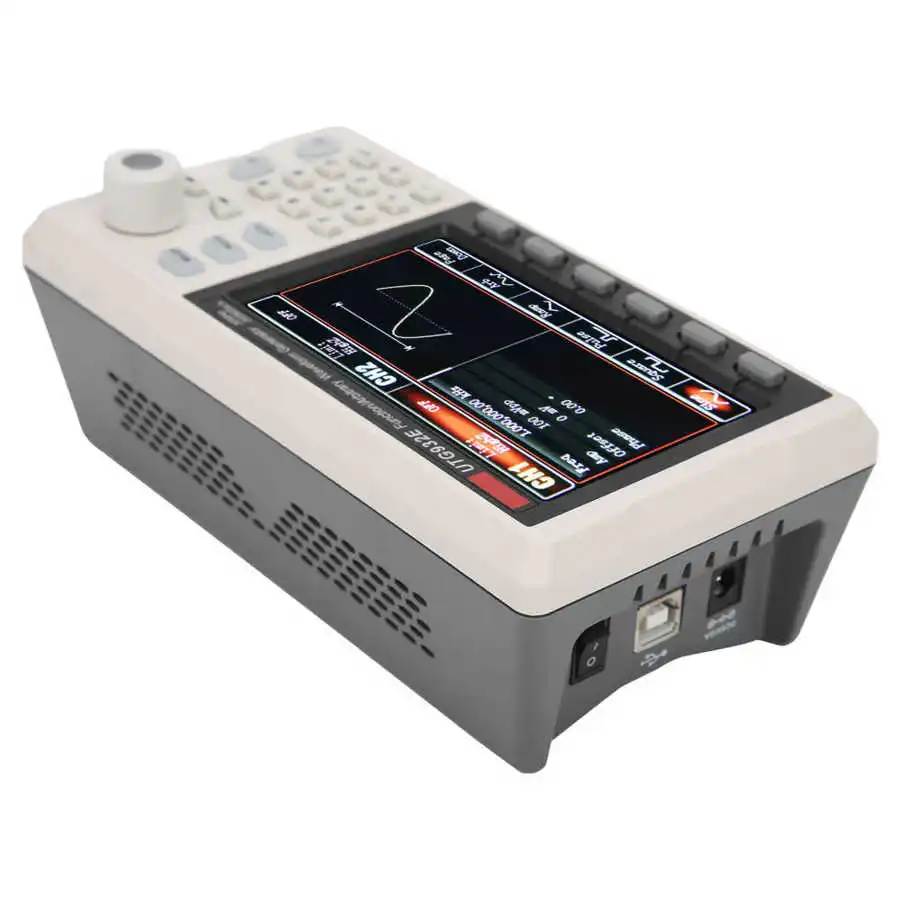

제품 전압: DC5V, 2A
전력 소비: 10W 미만
작동 온도 범위: 10 ℃ – + 40 ℃, 비작동 온도 범위: -20 ℃ – + 60 ℃
냉각 방법: 자연 냉각
습도 범위:
+ 35 ℃ 이하: ≤ 90% 상대습도
+ 35 ℃ ~ + 40 ℃: ≤ 60% 상대습도
고도: 작동시 2000 미터 이하, 비작동시 15000 미터 이하

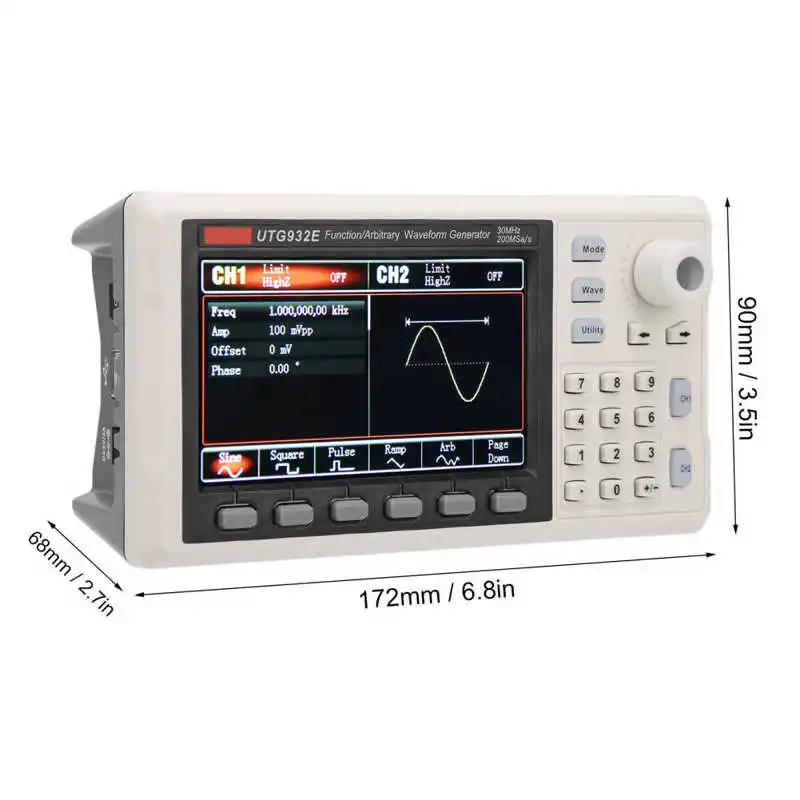

제품 크기: 약. 172x68x90mm / 6.8×2.7×3.5in

기술 지수
기능 이름	작업 성과
통로	2 채널
최고 주파수	30MHz
샘플링 비율	200MSa/s
파도	사인파, 정방파, 경사파, 맥파, 소음, DC DC, 임의 파형
작동 모드	출력 스트로브, 연속, 변조, 주파수 스윕
변조 유형	오전, FM, 오후, FSK, 회선, 로그
사인파
주파수 범위	1μHz-30MHz
해상도	1 μHz
정확도	90 일 이내 ± 50ppm, 1 년 이내 ± 100ppm (18 °C ~ 28 °C)
고조파 왜곡 (일반적인 값)	테스트 조건: 출력 전력 0dBm
	DC-5MHz -60dBc
	5MHz-30MHz -50dBc
	30MHz-60MHz -40dBc
총 고조파 왜곡 (일반적인 값)	<0.2% (DC-20kHz, 1Vpp)
Spurious 신호 (비 고조파, 일반적인 값)	테스트 조건: 출력 전력 0dBm
	DC-10MHz,<-70dBc
	> 10MHz<-70dBc + 6dB/옥타브
위상 노이즈 (일반 값)	10MHz: ≤-125dBc/Hz (일반적인 값, 0dBm, 10kHz 오프셋)
광장 파도
주파수 범위	1uHz-15MHz
해상도	1uHz
상승/하강 시간	<50ns (일반적인 값, 1kHz, 1Vpp)
오버슛 (일반 값)	<2%
대칭 (50% 듀티 사이클)	기간의 1ns + 100ppm
흔들림 (일반적인 값)	일반적인 값 (1MHz, 1Vpp, 50Ω)
	≤ 5MHz: 2ppm + 200ps
	> 5MHz:200ps
슬로프
주파수 범위	1uHz-400kHz
해상도	1uHz
비선형	3% ± 2mV (일반적인 값, 1kHz, 1Vpp, 대칭 50%)
대칭	100.0% 0.0%
맥박 파도
주파수 범위	1μHz-15MHz
해상도	1uHz
펄스 폭	≥ 22ns
변수 가장자리	15ns-8s
오버슛 (일반 값)	<2% (일반적인 값 1Vpp)
흔들기	150ps
가우스 소음
대역폭	30MHz 대역폭 (-3dB) (일반 값)
DC 오프셋
범위 (AC + DC)	± 5V (50Ω)
범위 (AC + DC)	± 10V (높은 저항)
오프셋 정확도	오프셋 설정 값의 ± 3%, 진폭 설정 값의 ± 1.5% ± 2mV
임의 파형 특성
주파수 범위	1μHz-10MHz
해상도	1uHz
파도 길이	4kpts
수직 해상도	14 비트 (준수 포함)
샘플링 비율	200MSa/s
최소 상승/하강 시간	<20ns 전형적인 값
흔들기	5ns ± 150ps
비 휘발성 저장	24 파형
출력 특성
진폭 범위	≤ 10MHz: 1mVpp-10Vpp; (50Ω)
진폭 범위	≤ 60MHz: 1mVpp-5Vpp; (50Ω)
정확도 (1kHz 사인파)	± (설정 값 3% + 2mVpp)
진폭 평탄도 (1kHz 사인파, 1Vpp/50Ω 대비)	테스트 조건: 전형적인 값 (사인파, 2.0Vpp)
	≤ 100kHz: ± 0.1dB
	≤ 20MHz: ± 0.2dB
	≤ 30MHz: ± 0.4dB
	≤ 40MHz: ± 0.5dB
	≤ 60MHz: ± 0.8dB

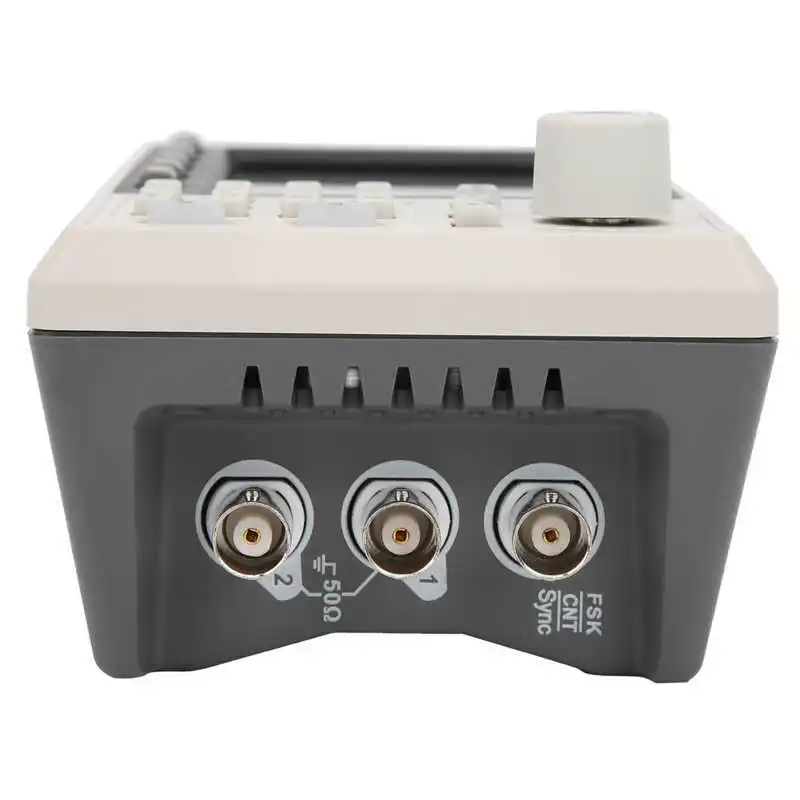

파도 출력
임피던스	50Ω 일반
단열재	접지에서 최대 42Vpk
보호	채널 보호
AM 변조
캐리어	사인, 사각형 파도, 비스듬한 파도, 임의의 파도
변조 파도	사인, 사각 파, 램프 파, 소음, 임의의 파
변조 주파수	2MHZ-200KHZ
변조 깊이	0%-120%
FM 변조
캐리어	사인, 사각형 파도, 비스듬한 파도, 임의의 파도
변조 파도	사인, 사각 파, 램프 파, 소음, 임의의 파
변조 주파수	1uHZ-200KHZ
주파수 편차	DC-15MHZ
Pm 변조
캐리어	사인, 사각형 파도, 비스듬한 파도, 임의의 파도
변조 파도	사인, 사각 파, 램프 파, 소음, 임의의 파
변조 주파수	2mhz-200khz
편차	0 °-360 °
FSK 변조
캐리어	사인, 사각형 파도, 비스듬한 파도, 임의의 파도
출처	내부/외부
변조 파도	50% 듀티 사이클이있는 사각형 파도
요금	2MHZ-100KHZ
스윕
캐리어	사인, 사각형 파도, 비스듬한 파도, 임의의 파도
의 종류	선형, 로그
스윕 시간	1ms-500s ± 0.1%
동기화 신호
출력 레벨	TTL 호환
출력 주파수	1μHz-2MHz
출력 임피던스	50Ω, 일반적인 값
커플 링 방법	직류
트리거 입력
입력 레벨	TTL 호환
입력 저항	> 10kΩ, DC 커플 링
주파수 측정기
입력 레벨	TTL 호환
입력 주파수 범위	100mHz-100mHz
정확도	± 51ppm
주파수 해상도	7 비트
커플 링 방법	직류

사용 방법:

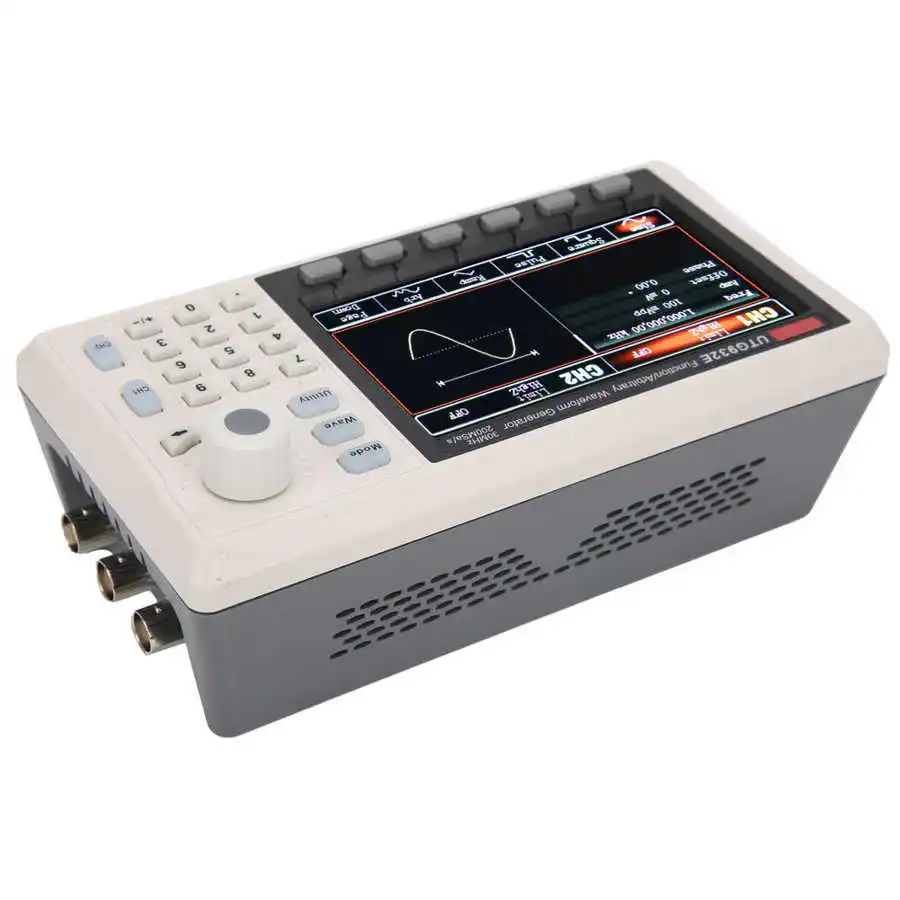

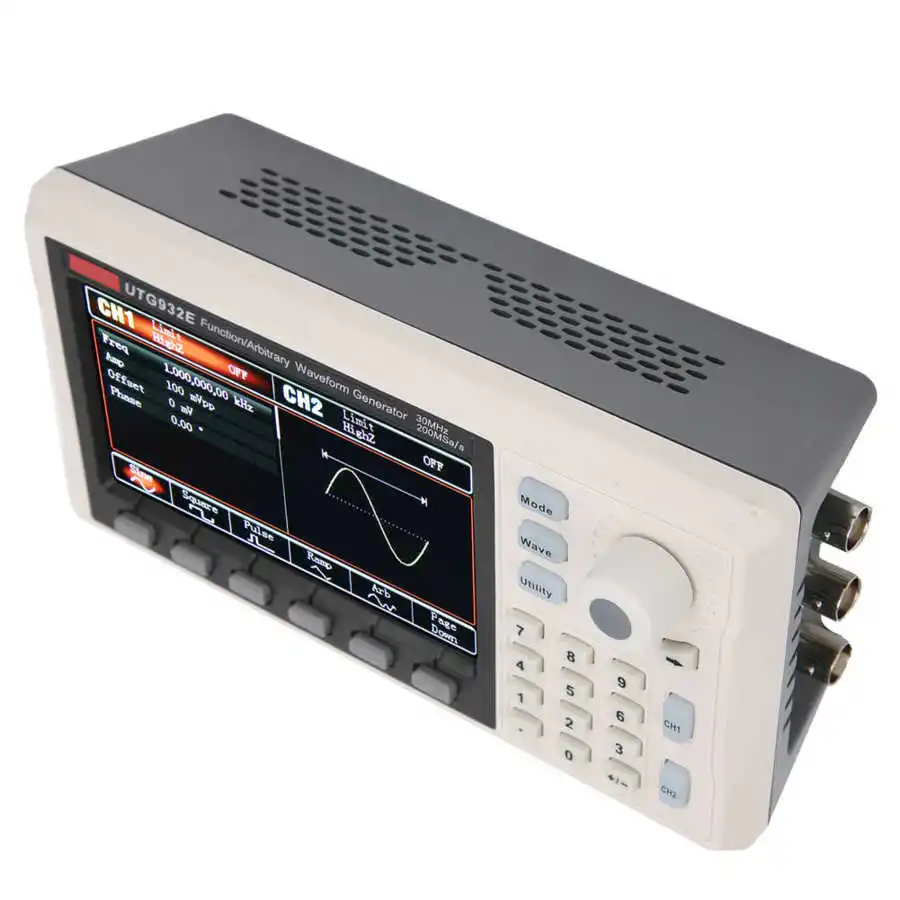

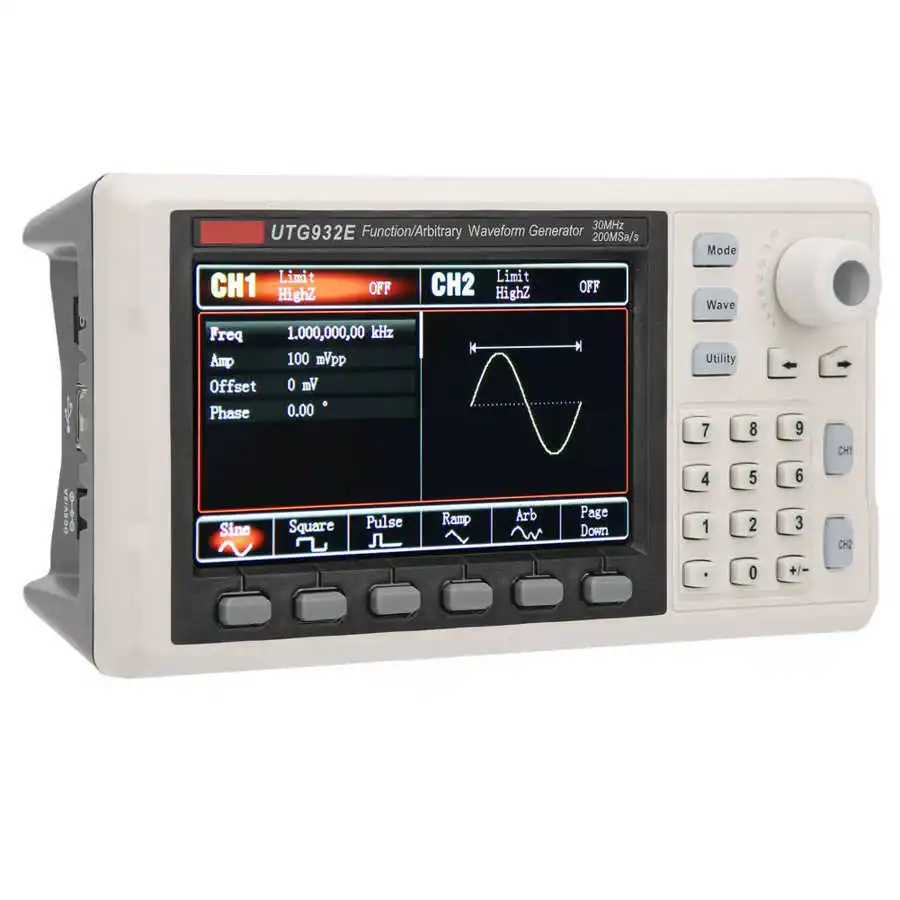

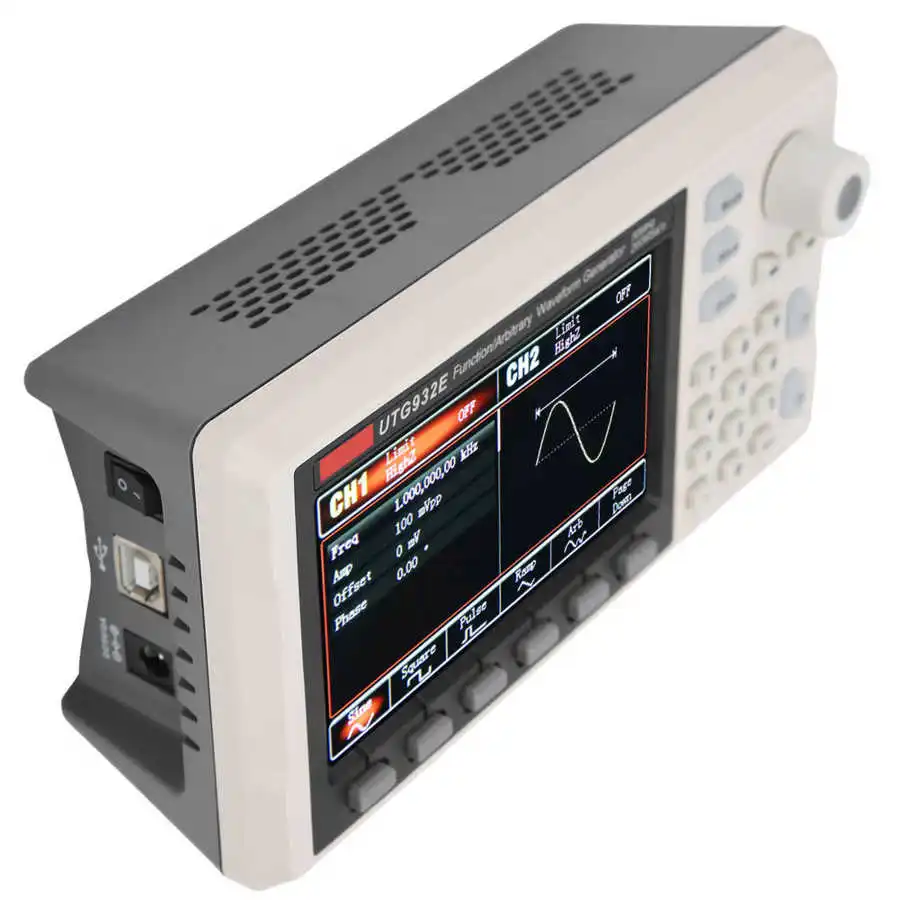

1. 디스플레이
4.3in 고해상도 TFT 컬러 스크린은 채널 1 및 채널 2 의 출력 상태, 기능 메뉴 및 기타 중요한 정보를 명확하게 구별합니다. 사용자 친화적인 시스템 인터페이스를 통해 사람과 컴퓨터의 상호 작용이 쉬워지고 작업 효율성이 향상됩니다.

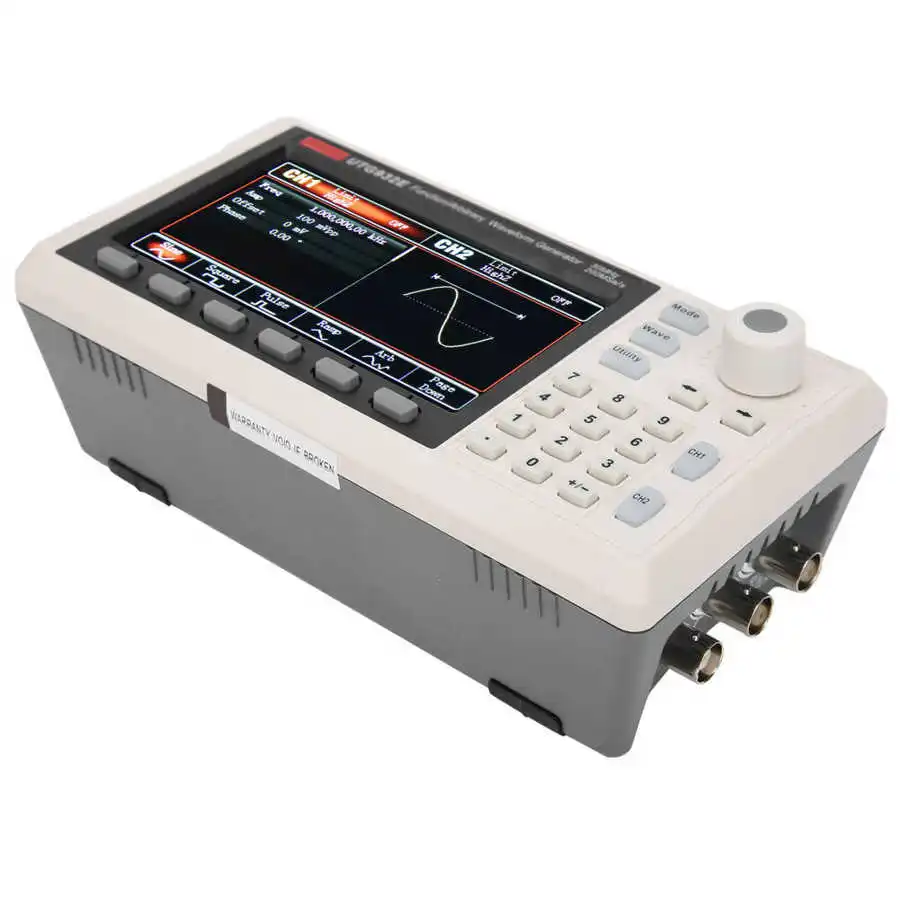

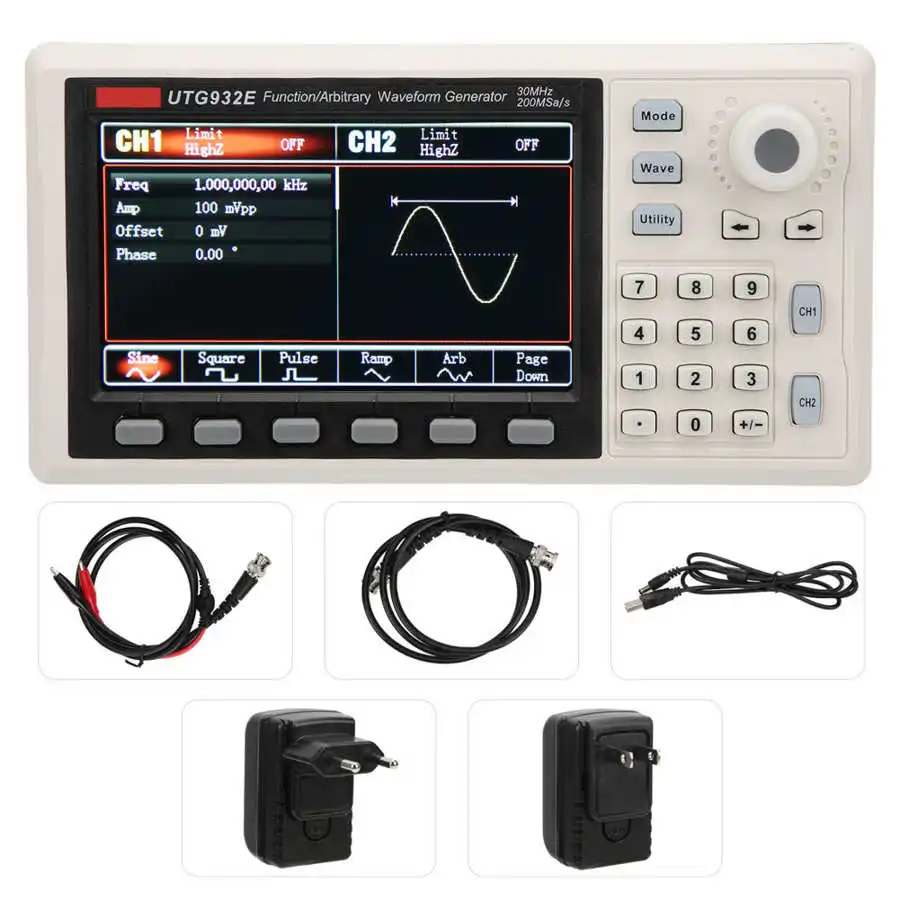

2. 기능 버튼
기능 버튼은 변조 설정, 기본 웨이브 선택 및 보조 기능 설정 등을위한이 버튼을 통해 모드, 웨이브, 유틸리티입니다.
3. 다기능 노브/버튼
다기능 노브를 회전하여 숫자를 변경하거나 (시계 방향으로 돌려 숫자를 늘리십시오) 방향 키로 사용하고 다기능 노브를 눌러 기능을 선택하거나 설정된 매개 변수를 결정하십시오.
4. 방향 키
다기능 노브와 방향 키를 사용하여 매개 변수를 설정할 때 숫자의 숫자를 전환하거나 현재 입력 또는 이동 (왼쪽 또는 오른쪽) 이전 숫자를 지우는 데 사용됩니다 커서의 위치
5.CH1/2 제어 출력 키
화면에 표시된 현재 채널을 빠르게 전환하십시오 (CH1 정보 레이블은 현재 채널로 강조 표시됩니다. 이때 매개 변수 목록에 채널 1 관련 정보가 표시됩니다. 채널 1 의 파형 매개 변수를 설정할 수 있음). 채널 1 이 현재 채널 인 경우 (CH1 정보 레이블이 강조 표시됨) CH1 키를 눌러 채널 1 출력을 빠르게 켜거나 끌 수 있습니다. 또는 유틸리티 키를 눌러 레이블을 팝업 한 다음 채널 1 설정 소프트 키를 눌러 설정할 수 있습니다. 채널 출력이 켜지면 백라이트가 켜지고 출력 기능 모드 (파형 “또는” 변조 “또는” 선형 “또는” 로그 “) 가 정보 레이블에 표시되고 출력 단자가 신호를 출력합니다. 꺼져 있으면 CH1 키 또는 CH2 버튼, 백라이트가 꺼지고 정보 레이블에 동시에 “OFF” 가 표시됩니다. 출력 단자는 동시에 꺼집니다.
6. 숫자 키패드
숫자 키 0-9, 소수점 “.”, 기호 키 “+/-” 필요한 매개 변수를 입력하십시오. 왼쪽 방향 키는 백스페이스를 지정하고 현재 입력의 이전 숫자를 지웁니다.

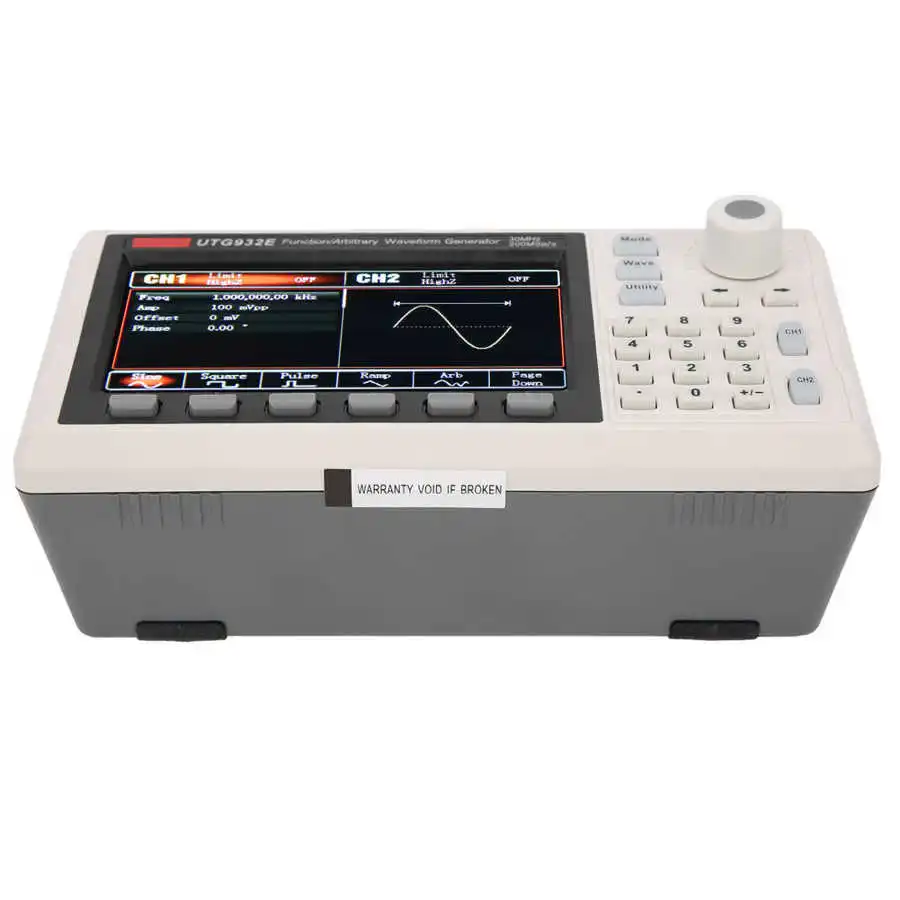

7. 메뉴 조작 소프트 키
소프트 키의 레이블에 해당하는 레이블 (기능 인터페이스 하단에 있음) 의 내용을 선택하거나 봅니다. 숫자 키보드 또는 다기능 노브 또는 방향 키로 매개 변수를 설정하십시오.
