이 bms의 판매는 리튬 이온 배터리 3S / 4S / 6S /7S / 10S / 13S / 14S / 16S / 17S / 18S / 20 초/21 초,
LiPo / LMO / Ternary 리튬 등을 포함한 배터리, 전압은 3.7V 또는 3.6 v로 표시됩니다.
그리고 외부 14500 / 18650 / 21700 / 26650 / 32650/블레이드 배터리 셀/모노머 배터리 등의 리튬 이온 셀.
구매하기 전에 반드시 읽어야합니다
1. Bms는 리튬 배터리 팩에 사용되며 직렬로 연결된 다른 배터리는 호환되지 않습니다.
2. E.g: 13S BMS, 직렬 배터리 팩에 연결된 12S 배터리에 사용할 수 없으므로 시리즈 리튬 배터리 팩에 연결된 13 ‘배터리에 사용해야합니다.
삼. 리튬 이온 (3.7V 또는 3.6V 정격으로 표시된 셀) 배터리 bms는 LiFePo4 (3.2V 정격으로 표시된 셀) 배터리로 사용할 수 없습니다. 전압 정격이 3.7V 또는 3.6V 배터리로 표시된 LiPo / Ternary 리튬 등에 사용되어야합니다.
간략한 소개
리튬 배터리 약: 리튬 이온 배터리 공칭 전압 3.6V, 3.7V, Lifepo4 배터리 공칭 전압은 3.2V 리튬 배터리, LTO 배터리 공칭 전압은 3.2V 리튬 배터리입니다 (18650 포함, 26650, 폴리머 배터리 등).

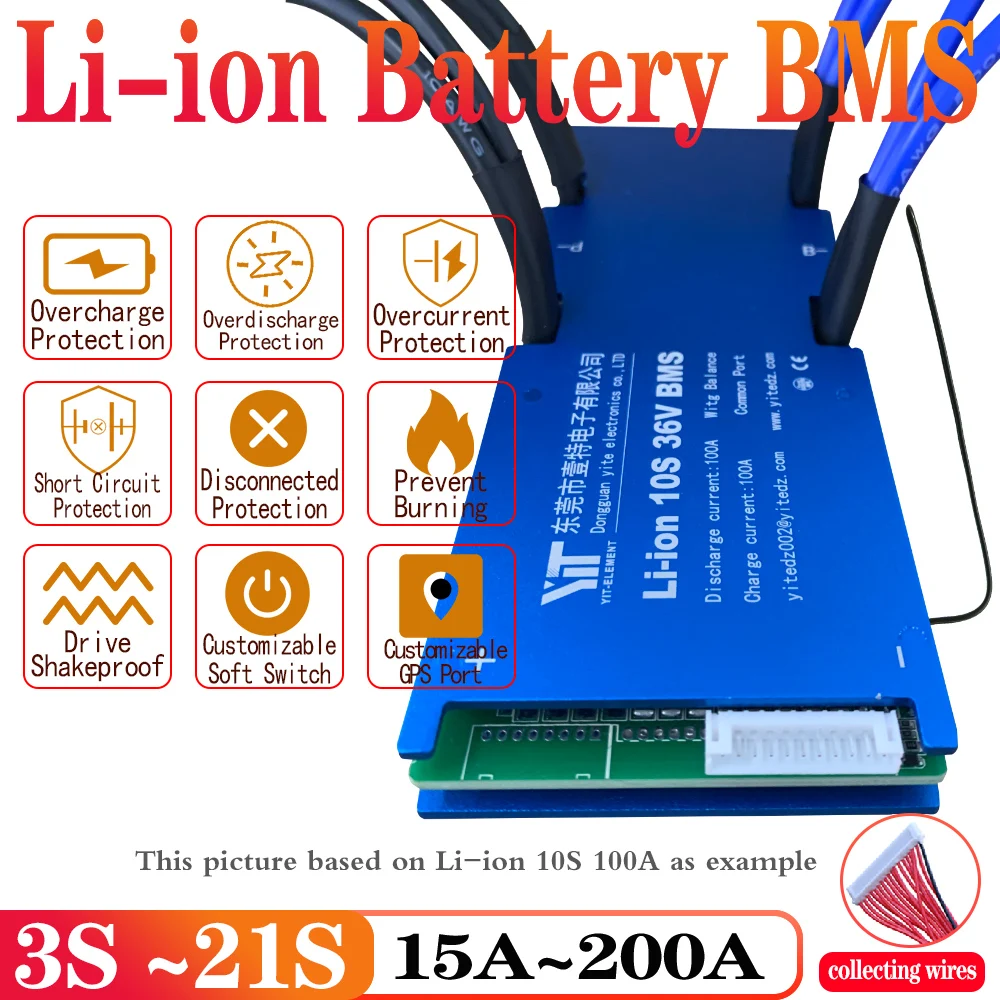

BMS 기능: 과충전 보호 기능, 방전 보호 기능, 과전류 보호 기능, 단락 보호 기능, 배터리 균형 기능, 온도 보호 기능.
BMS 제품: 7 초 이상은 통합 체계 회로를 채택하고, 7 초 이하는 단일 단면 캐스케이드 체계 회로를 채택합니다.
* 사용할 수 있지만 위의 예제에만 국한되지 않음

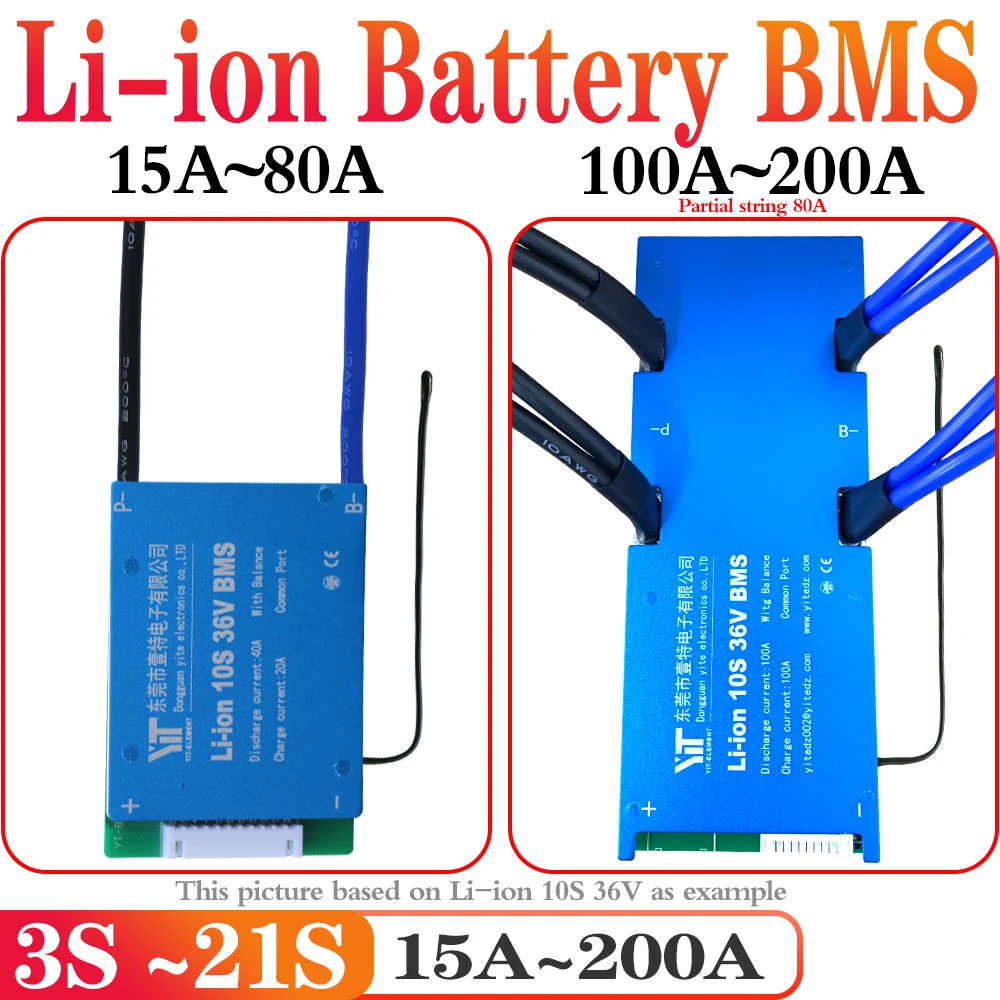

이 그림은 예를 들어 13S 48V 60A 를 기반으로

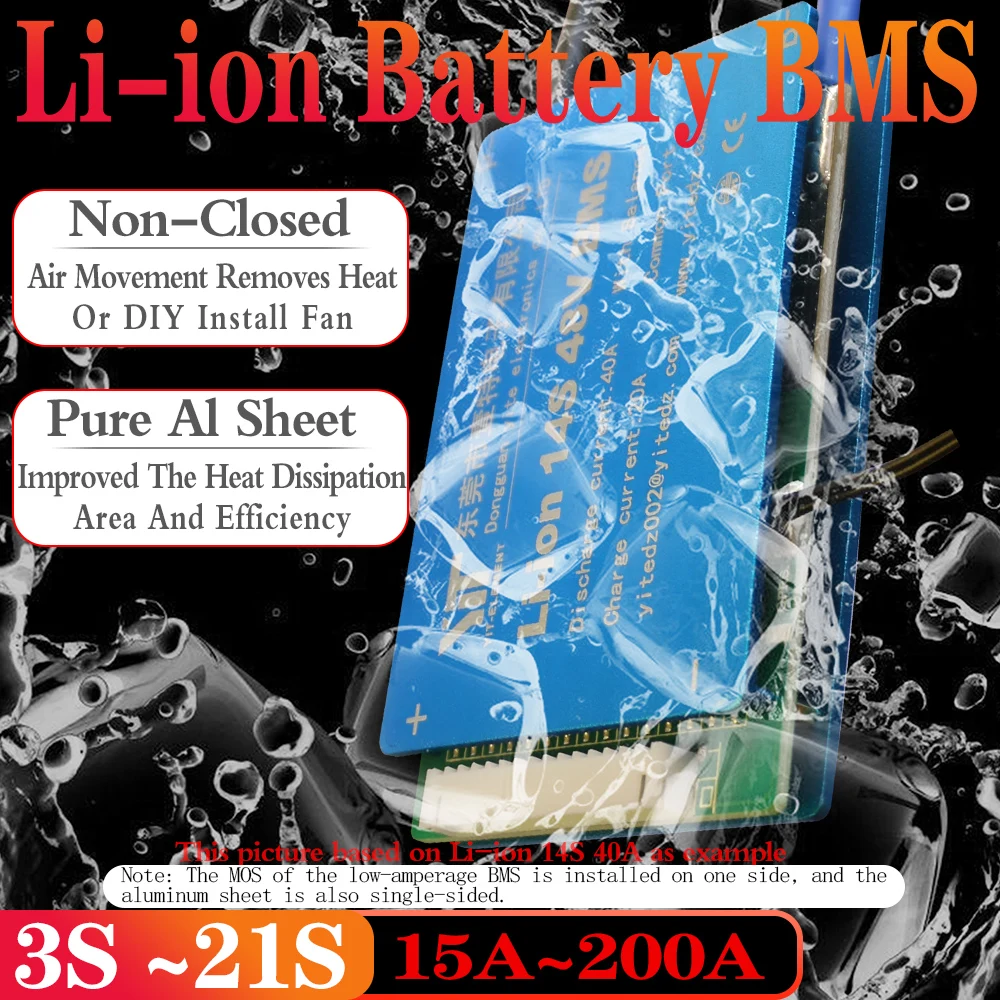

참고: 저전류 보호 보드의 모스는 한쪽에 설치되고 알루미늄 보드도 단면입니다.
집적 회로 솔루션
보호 보드는 기존 솔루션보다 더 많은 장점을 가진 정확하고 민감하게 반응하여 회로 공간 절약하고 분리 보호 기능을 수행합니다.
새로운 클래스 A MOS
고품질의 mos를 사용하면 배터리 출력에 영향을 미치지 않고 방전 중 제품 품질, 낮은 내부 저항, 장기 방전 중 저온 상승, 제어를 더욱 안전하게 할 수 있습니다.
온도 보호
3S-7 s에는 기계식 온도 센서가 장착되어 있으며 8S-24 s에는 충전 온도 보호 및 방전 온도 보호와 같은 기능을 달성하기 위해 NTC 온도 제어가 장착되어 있습니다. 배터리 사용의 안전성을 효과적으로 개선하고 배터리의 열 소모로 인한 잠재적 안전 위험 해결.
와이어:
안전하고 신뢰할 수 있는
강한 난연성 및 우수한 유연성
다양한 각도에서 배선에 적합
참고: 저전류 보호 보드의 모스는 한쪽에 설치되며 알루미늄 방열판 2 가 없습니다.

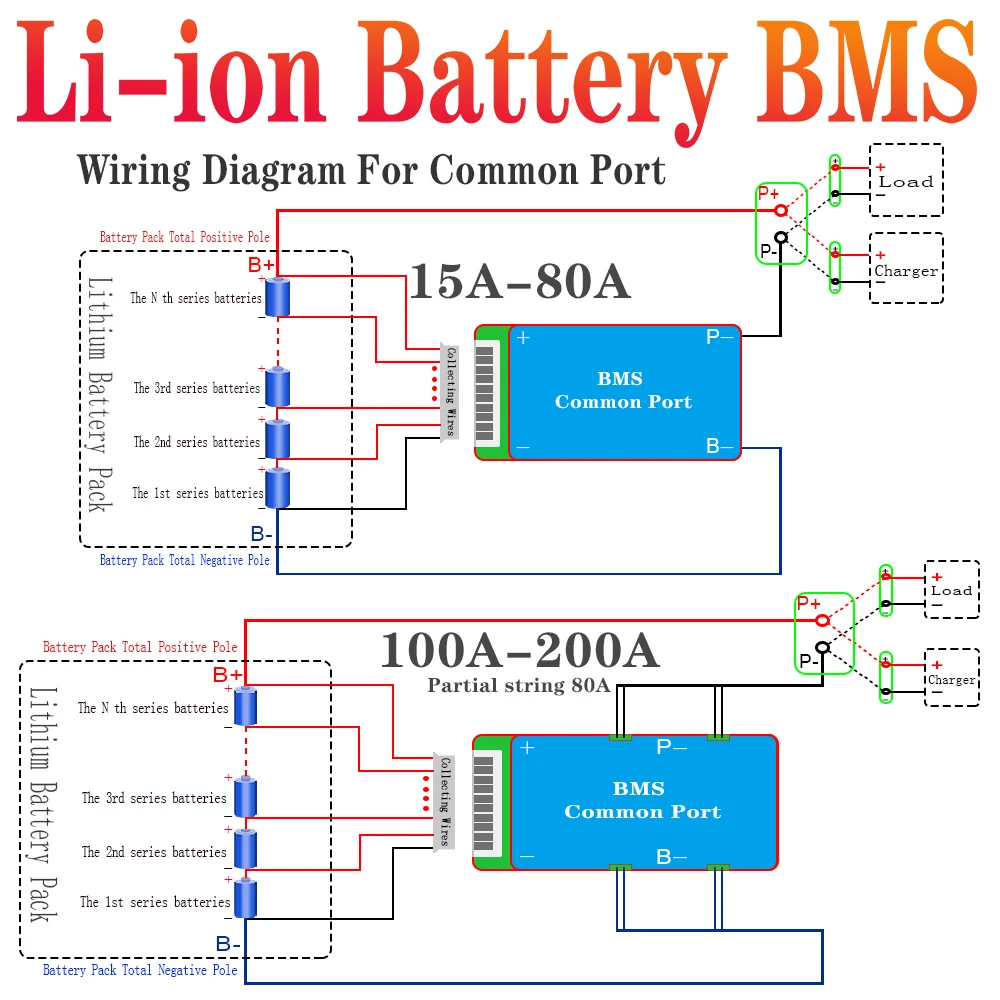

배선 시퀀스
1. Yite의 병렬 케이블을 사용하십시오 (간격은 2.54mm).
..
2. 배터리를 연결하기 전에 병렬 케이블을 bms에 삽입하지 마십시오. 먼저 배터리와 연결이 올바른지 확인해야합니다.
삼. Bms용 연결 와이어 순서:
(1). 얇은 검정색 병렬 케이블부터 시작까지 두 번째 와이어 (빨간색 얇은 와이어) 가 첫 번째 배터리의 양극과 연결됩니다. 그런 다음 각 셀의 양극을 순서대로 연결하여 마지막 B + 까지
(2). 전선이 연결된 후에는 커넥터를 직접 삽입하지 마십시오. 커넥터 뒷면에있는 두 개의 인접한 금속 단자 사이의 전압을 측정합니다. 리튬 이온 배터리 인 경우 전압은 3.0 ~ 4.2V 여야합니다.
(3). 배선 순서와 전압이 정확하도록 확인 된 후 bms에 삽입합니다.
(4). 멀티 미터를 부저 위치로 조정하고 내부 저항이 ≤ 0.2Ω 일 때 B-과 P-사이의 내부 저항을 측정하면 경고음이 발생하여 bms가 좋음을 의미합니다. 그렇지 않으면 용접하지 말고 고객에게 연락하십시오.
(5). B-(두꺼운 파란색 와이어) 를 배터리 팩의 총 음극과 연결하는 마지막 단계.
4. 배선 완료 후:
배터리의 전압 (B + 및 B-) 및 (B + 및 P-) 전압 여부를 측정하면 bms가 정상적으로 작동하고 사용할 수 있음을 의미합니다. 위의 배선 시퀀스에 따라 다시 확인하십시오.
5. 다른 질문이 있으시면 고객 서비스에 연락하여 지원을 받으십시오.
중요한 팁:
팁 1
전자 반제품 인 배터리 팩 보호 보드
제품은 잘못된 사용의 경우 착용 부품입니다.
사용 방법을 이해하지 못하면 설명서를주의 깊게 읽거나
고객 서비스. 잘못된 사용은 프런트 엔드 샘플링 저항을 소독합니다.
우리는 고객 손상에 대한 그러한 분쟁을 받아들이지 않을 것입니다. 마음에 들면 구입하지 마십시오.
팁 2
모스를 통해 보호 보드에 의해 형성된 전자 스위치, 전압 유도 및 모스의 낮은 내부 저항으로 인해 일부 가상 전압이 꺼지면 나타납니다. 이 전압은 사용할 수 없으며 단락이 있어도 스파크가 없습니다. 당신이 마음에 들면, 그것을 사지 마십시오.
팁 3
주의 사항
1) 다양한 전압 플랫폼의 리튬 배터리 보호 보드를 혼합 할 수 없습니다.
예를 들어, 철 리튬 배터리는 삼원 배터리의 보호 보드를 사용할 수 없습니다.
2) 사용 중 설계 매개 변수 및 사용 조건을 따라야합니다.
3) 충전 및 방전 전류가 정격 값을 초과해서는 안됩니다.
4) 지정된 작동 온도 내에서 보호판을 사용하고 보호판 주변의 우수한 열 분산 환경을 보장하십시오.
5) 보호 보드의 구성 요소를 직접 분해하거나 변경하지 마십시오.
6) 조립 중 방열판과 배터리 코어와 니켈 스트립 사이의 접촉을 피하십시오.
