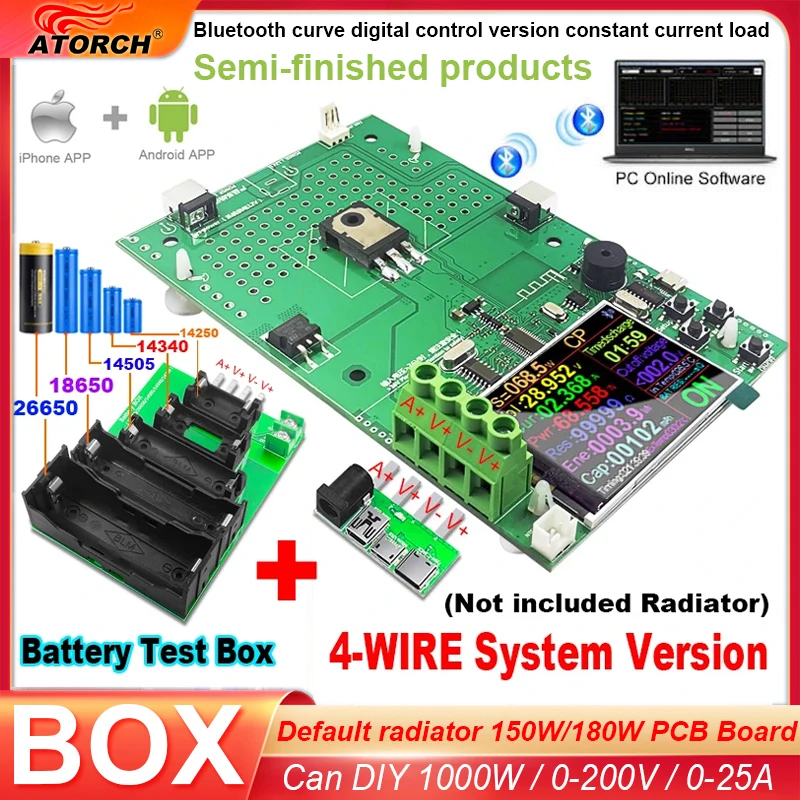

DIY 1000W DC 전자 부하 리튬 배터리 테스터 용량 모니터, 방전 충전 전원 공급 장치 미터 PCB 보드, 4 와이어

가격(KRW): [price_with_discount] ₩(원)

=== 따뜻한 팁 ===

이 제품은 전문가가 설치하고 테스트해야합니다. 설치할 수 없으면 이 제품을 구입하지 마십시오!
요구 사항에 따라 75X75MM 팬을 구입하여 설치하고 다시 테스트하십시오. 팬이 설치되어 있지 않으면 테스트가 손상된 것입니다. 저희 가게는 A/S를 책임지지 않습니다. 팬은 10W 또는 55 ° C에서 작동하기 시작합니다.

사용자 설명서 및 APP 다운로드

1.http://www.mediafire.com/folder/mqnr9m3svln7v/DL24-PCB
2. IOS APP: 아이폰 APP 스토어에서 E_test 를 검색하여 다운로드하십시오.
3. 안드로이드 앱: https://www.mediafire.com/file/0jiio43c0vuu1wx/U_Meter-Phone_mobile.apk/file
4. Android APP: Google Play에서 전자 테스트를 다운로드로 검색

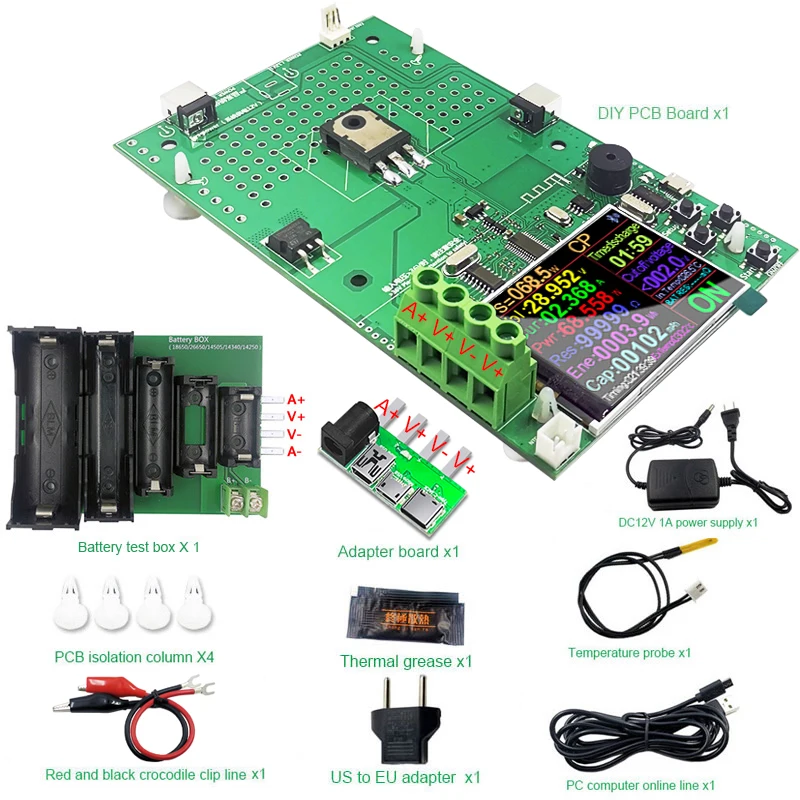

제품 목록:

1.DL24 PCB 보드 (라디에이터 제외) x1pcs

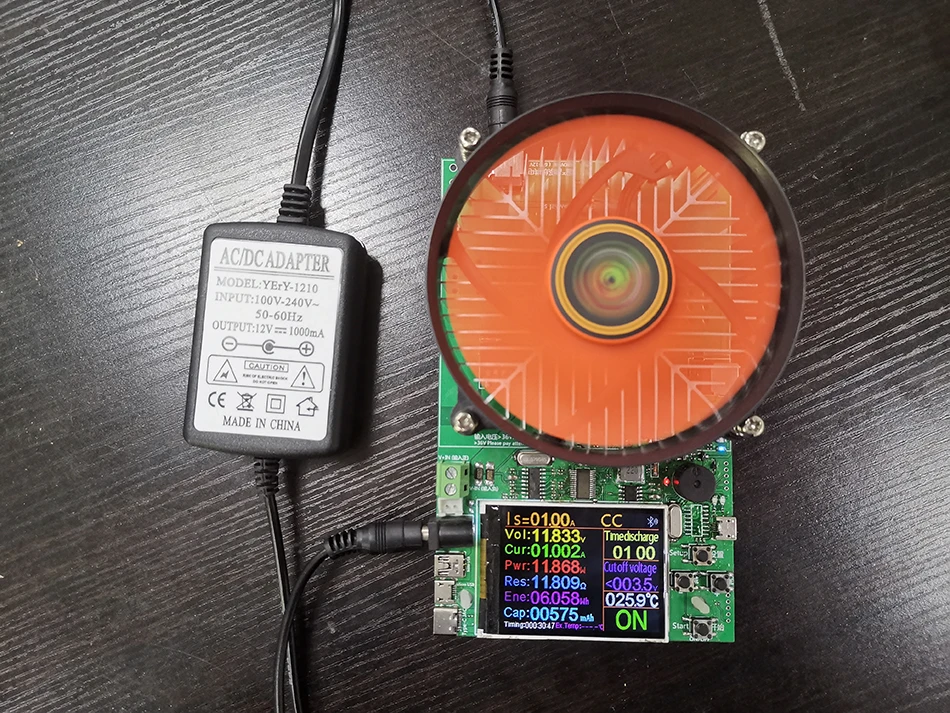

2.DC12V 1A 전원 공급 장치 x1pcs
3.2M PC 컴퓨터 온라인 라인 x1pcs
4. 온도 프로브 x1pcs
5. 빨간색과 검은 색 단일 라인 악어 클립 라인 x 1 세트
6. 미국에서 EU로 어댑터 x1pcs
7.PCB 절연 열 X4pcs
8. 열 그리스 X1pcs

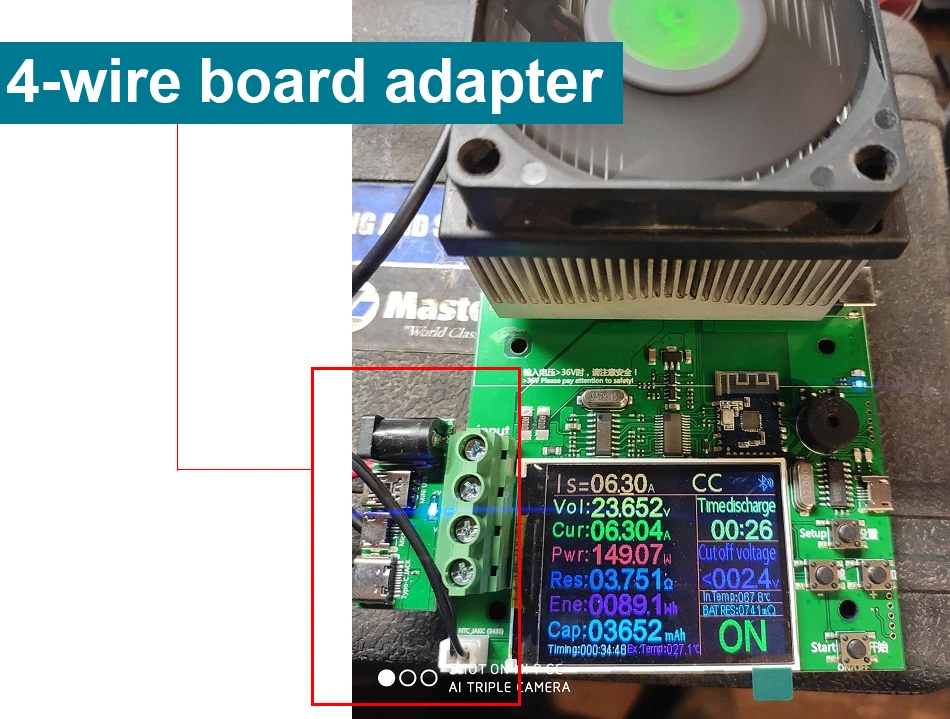

9. 어댑터 테스트 보드 X1pcs
10.18650 배터리 테스트 박스 X1pcs

따뜻한 프롬프트 팁

이 제품은 손님 편의를 위한 DIY이며, 라디에이터는 포함되어 있지 않습니다. 신중히 구매해주세요

주문 해 주셔서 대단히 감사합니다. PCB 보드를 받게됩니다.

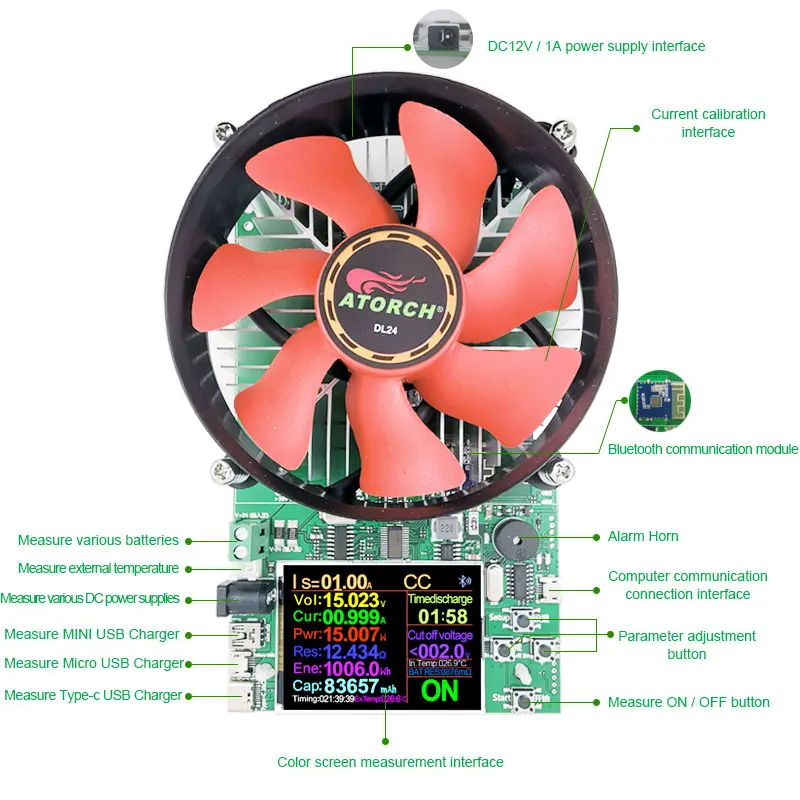

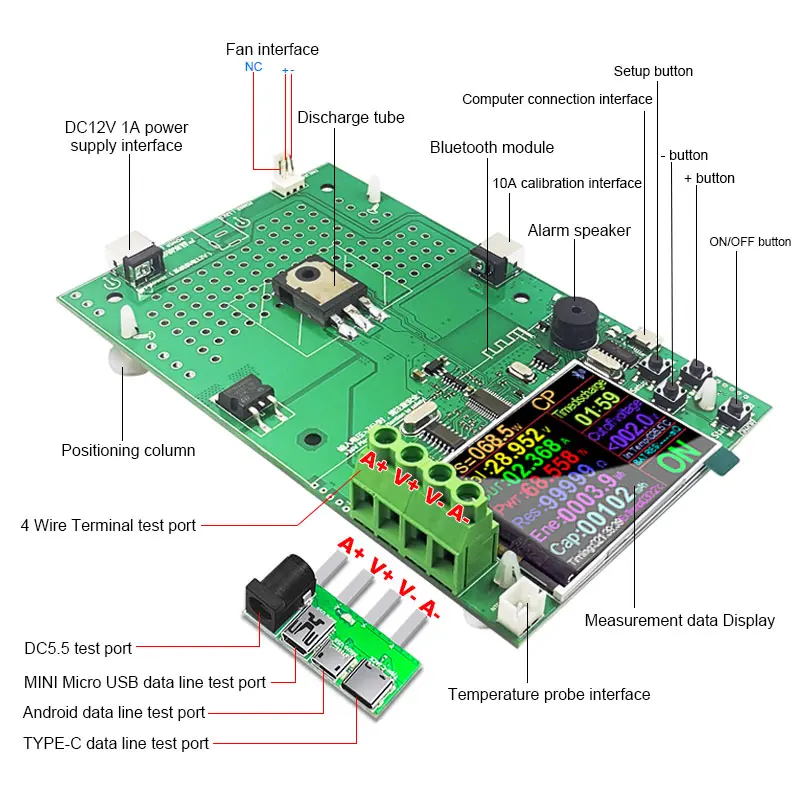

설치를 위해 다음 인터페이스 데이터를주의 깊게 읽으십시오.

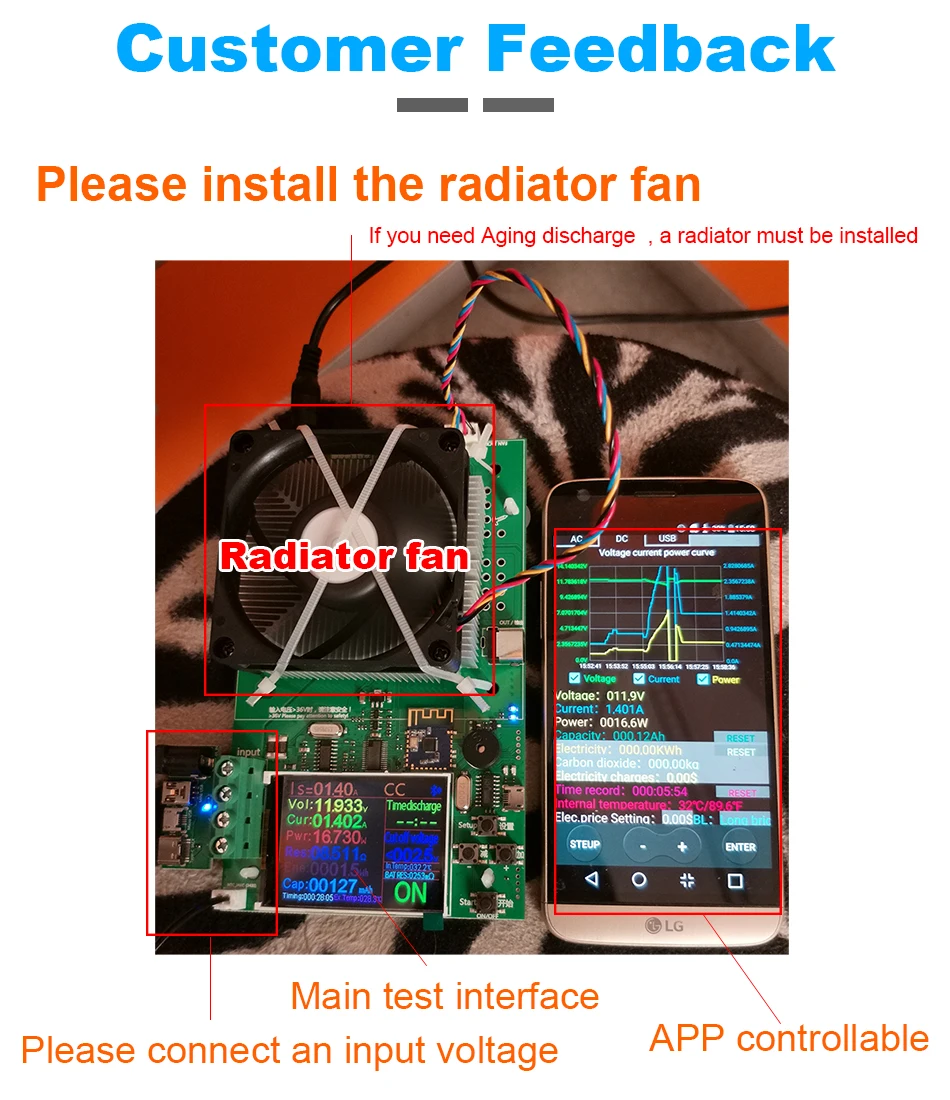

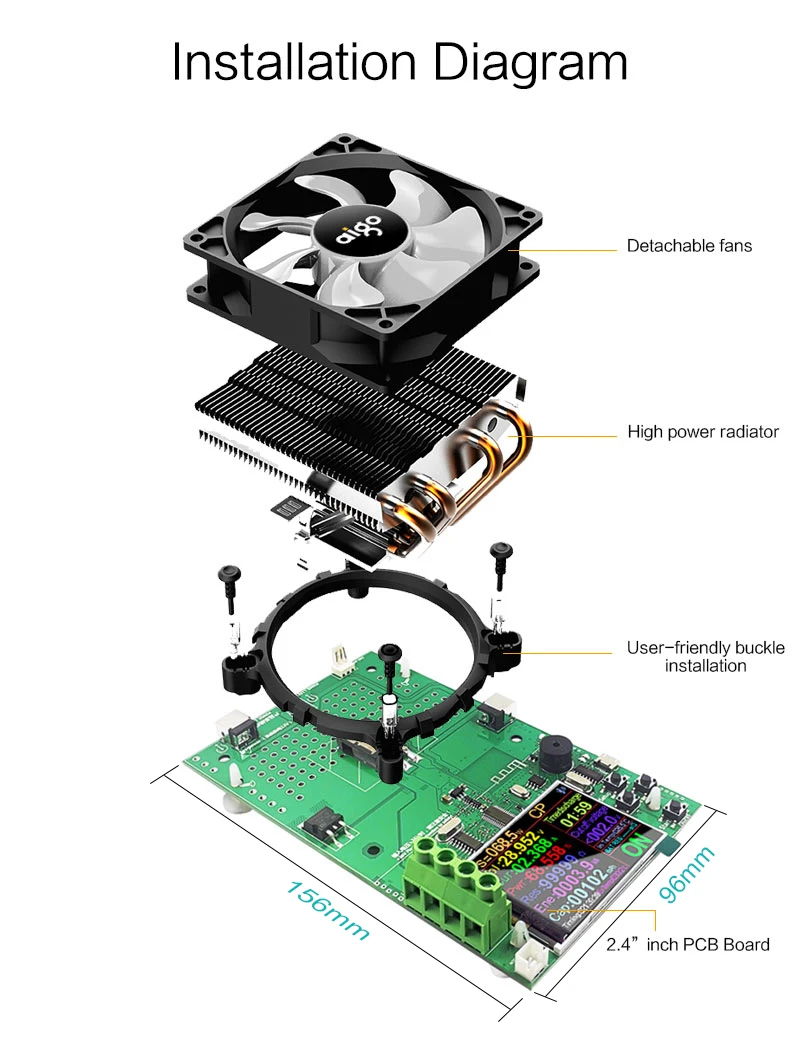

설치 라디에이터 다이어그램

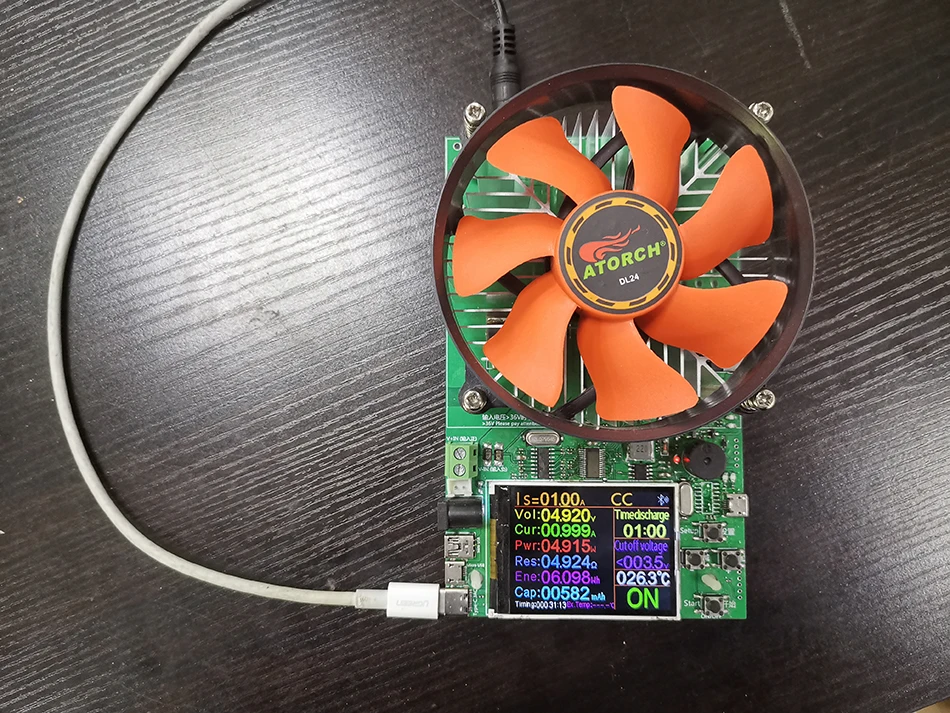

라디에이터 설치는 컴퓨터 CPU 팬을 준비하는 한 매우 간단합니다. 회로도에 따라 모든 액세서리를 설치하십시오. 특히 배출 튜브는 열 전도성 접착제로 코팅해야합니다. 안심하십시오. 구성이 있습니다.

시장에 나와있는 컴퓨터 CPU 팬 99% 호환 가능

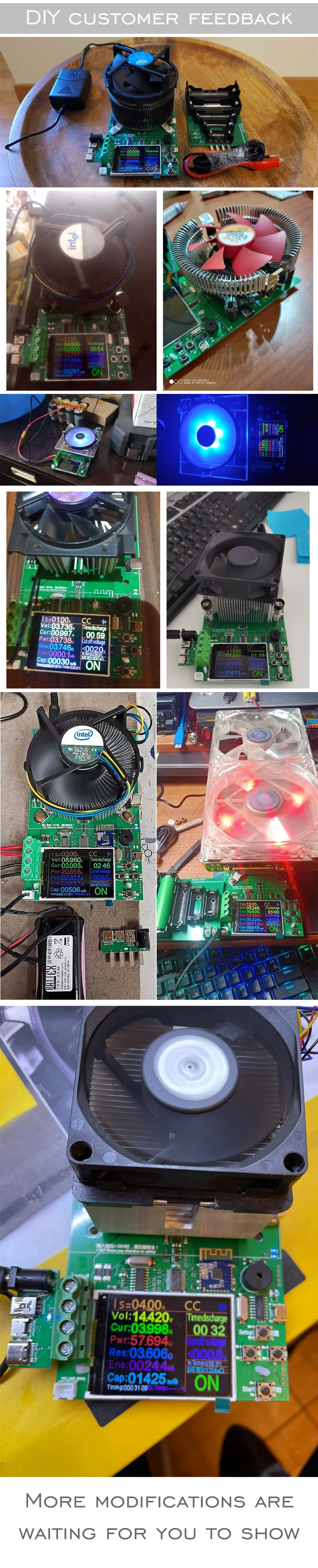

집에있는 컴퓨터 CPU 팬을 버리는 한 모든 곳에서 찾을 수있는 모든 라디에이터 팬입니다. 그들은 모두 우리의 PCB 보드에 설치되어 완제품이 될 수 있습니다!

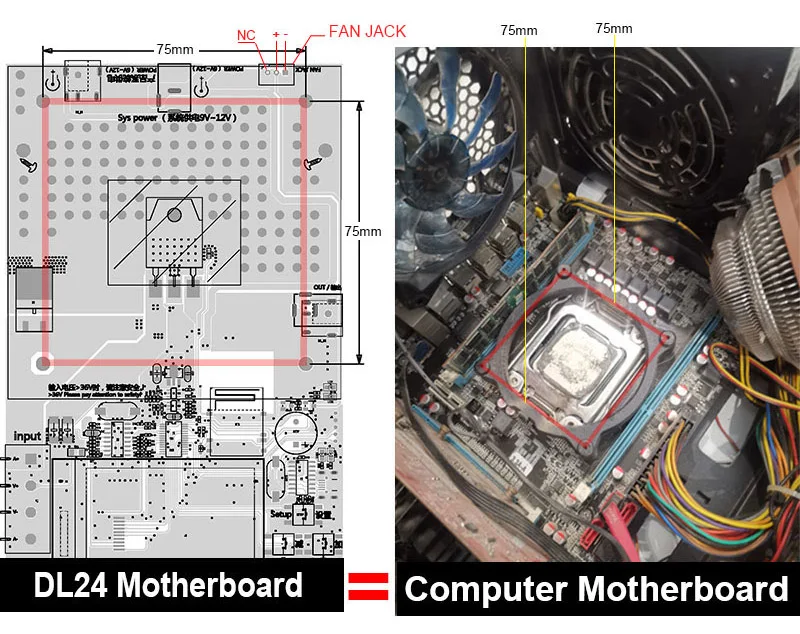

라디에이터 팬 설치 크기

우리 제품에 설치된 라디에이터 팬의 크기는 컴퓨터 CPU 라디에이터 팬의 크기와 동일합니다!

우리의 PCB 보드 기본 조립 팬은 150W 또는 180W

CPU 팬을 직접 구입하거나 설치하십시오. 사용할 수 있습니다!
당신이 강한 손에 능력이 있다면, 당신은 DIY 1000W 제품을 설정할 수 있습니다, 당신은 강력한 라디에이터 팬이 필요합니다!

DIY 1000 W가 필요한 경우 3 가지 조건을 충족해야합니다.

1. IRFP260N (150W) 방전 튜브를 추가해야합니다
2. 강력한 라디에이터를 추가해야합니다 (1000W 지원)
3. 강력한 수정 능력이 필요합니다!

라디에이터 팬을 성공적으로 설치 한 후 다음 지침을 참조하십시오.

파일 다운로드 방법

1, 사용자 설명서, PC 소프트웨어 설치 지침 및 PC 소프트웨어 및 Android APP 다운로드 링크: http://www.mediafire.com/folder/m09i9bjv8703d/DL24-DL24P
2, IOS APP: 아이폰 APP 스토어에서 E_test 를 검색하여 다운로드하십시오.
3. Android APP: Google Play에서 E-테스트를 다운로드로 검색

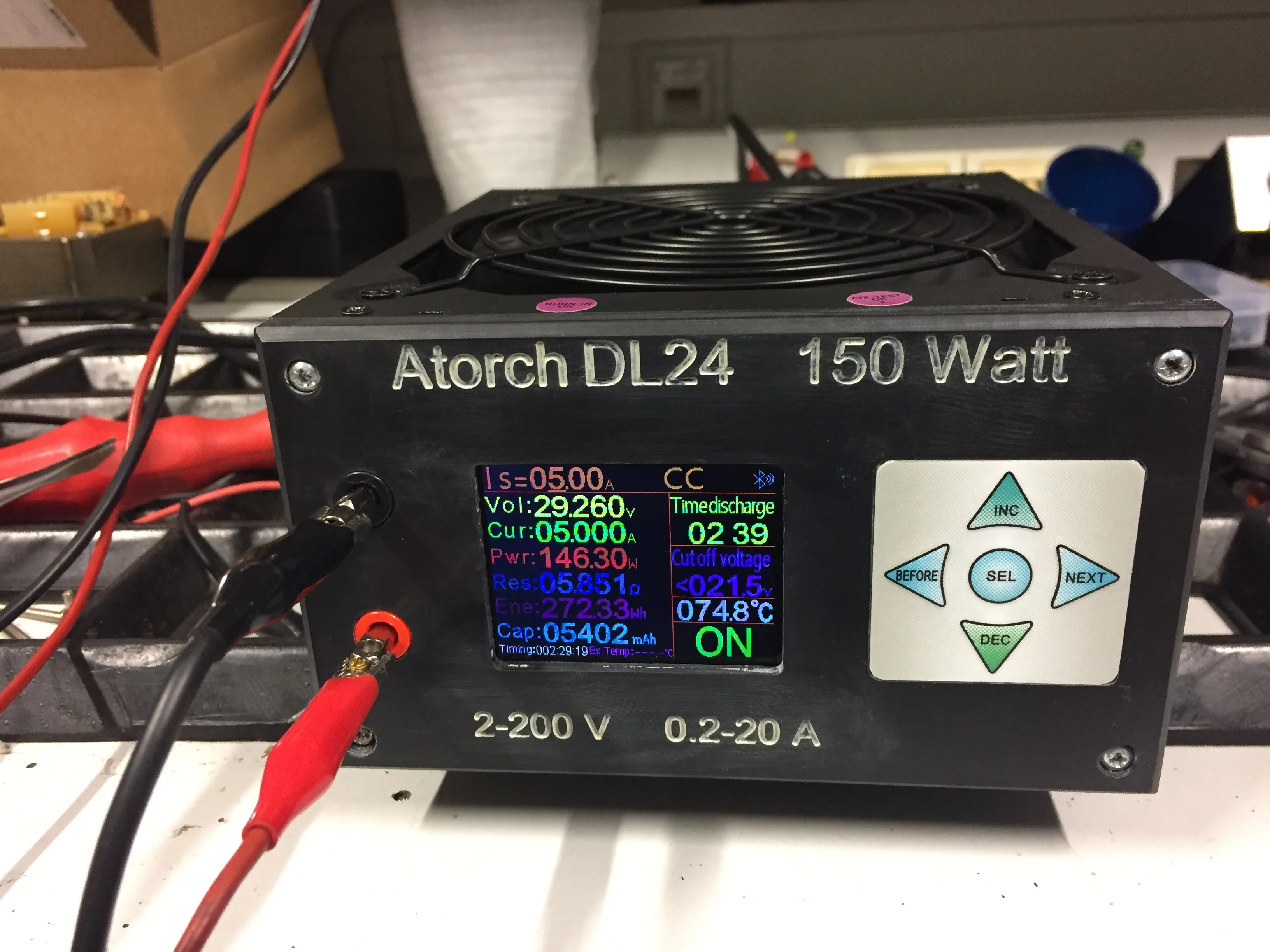

DL24

— 제품 매개 변수 —

전기 매개 변수
테스트 전압: 2 ~ 200V
작동 전류: 0.2 ~ 20A
DL24 방전 전력: 전압 * 전류 <150 W
DL24P 방전 전력: 전압 * 전류 <180 W
(실제 흐르는 전류는 최대 전력에 의해 제한되고 있습니다. 전류는 에너지 절약의 법칙에 따라 조정해 주세요)
내장 된 과전류, 과온도, 과전력 안전 보호 기능, 보호 인터페이스가 표시되는 경우 매개 변수 조정에주의하십시오. 전원을 켠 다음 방전하면 시작 및 방전에서 사전 설정 값을 천천히 부드럽게 조정하여 최대 전력까지 조정할 수 있습니다. 방전

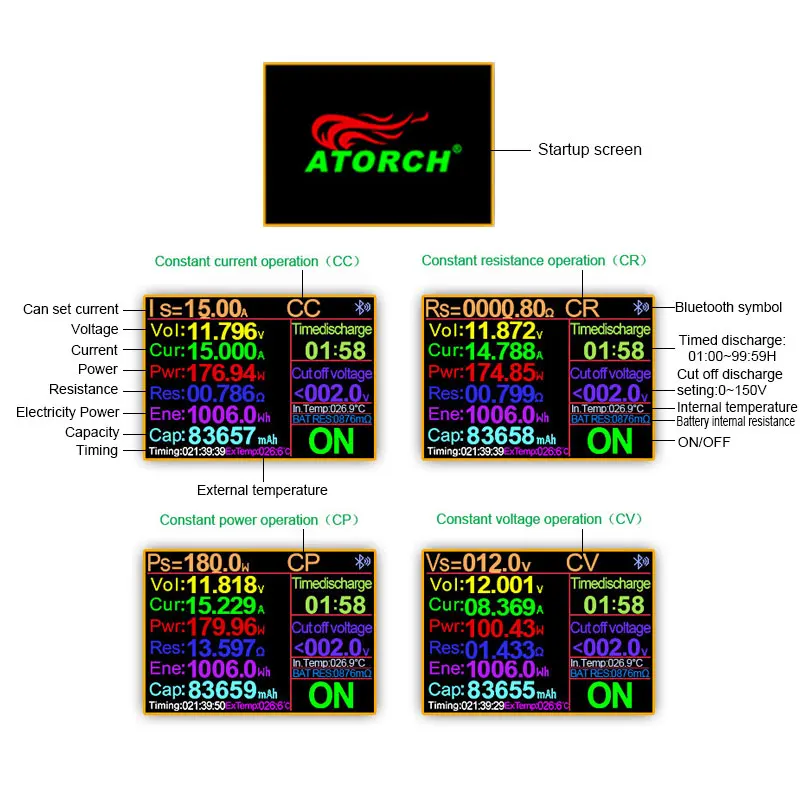

4 가지 작동 모드

1. 일정한 현재 작동 (CC)
2. 일정한 저항 작동 (CR)
3. 일정한 전력 작동 (CP)
4. 정전압 작동 (CV)

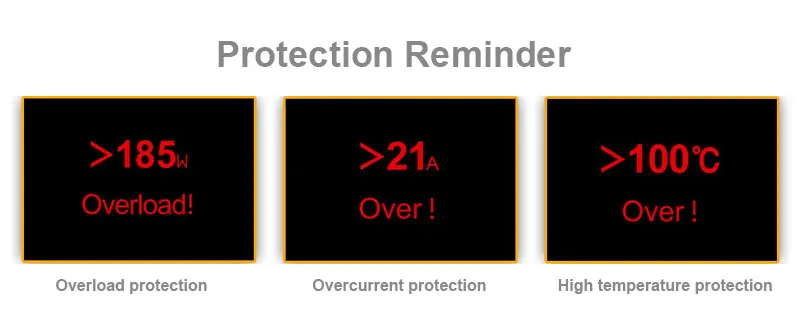

보호

1. 과부하 보호
2. 과전류 보호
3. 고온 보호

장치 배경 설정 (중국어/영어 설정)

1. 중국어 설정
2. 영어 설정

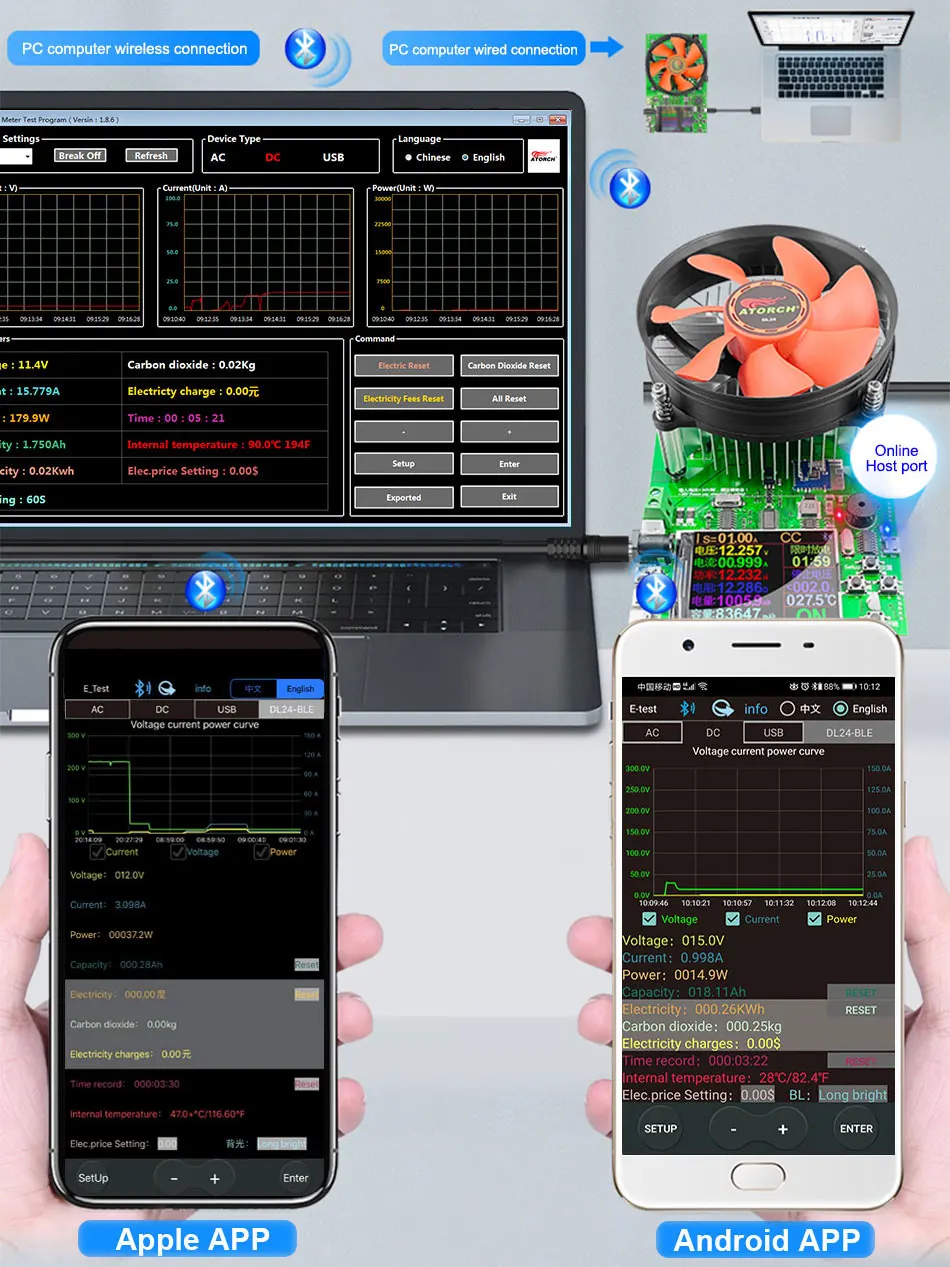

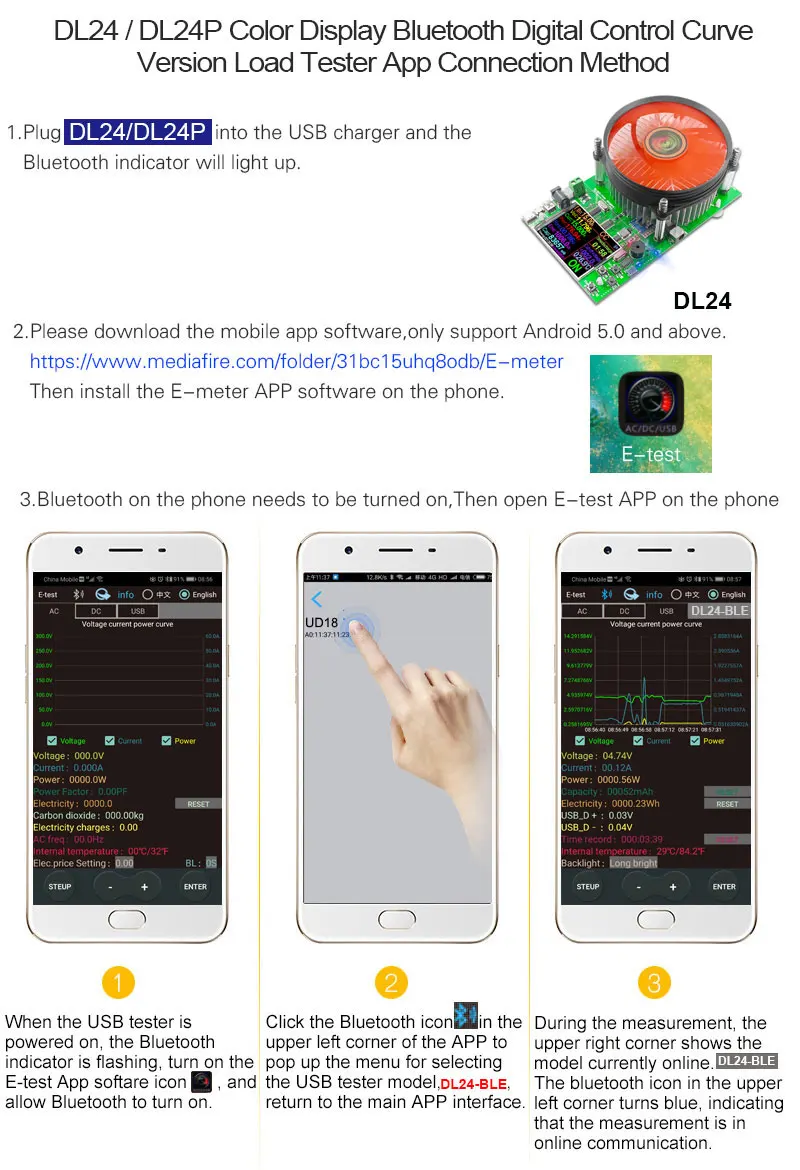

1) 애플 모바일 앱:

다운로드 및 설치하려면 응용 프로그램 저장소에서 E_test 를 검색 한 다음 Bluetooth APP 아이콘을 클릭하여 소프트웨어를 엽니 다. 소프트웨어 위의 Bluetooth 아이콘을 클릭하여 연결할 선택 DL24-BLE 입력하면 휴대 전화 원격 무선 원격 제어 설정 및 측정 기능을 얻을 수 있습니다. 방전 상태는 휴대 전화에서 언제든지 볼 수 있으며 다양한 데이터 정리가 표시되며 방전의 전압 및 전류 전력 곡선 등이 표시됩니다.

2) 안드로이드 폰 APP:

호스트 뒷면의 QR 코드를 스캔하여 해당 APP 소프트웨어 또는 Android APP를 다운로드하십시오. Google에서 E-테스트를 다운로드하여 다운로드하십시오. 설치가 완료되면 소프트웨어를 열고 Bluetooth 아이콘을 클릭하여 온라인으로 성공적으로 사용하려면 직접 DL24-BLE 선택을 입력하십시오. (블루투스 페어링이 필요 없으며 소프트웨어 블루투스 아이콘이 DL24 을 직접 선택합니다. can)

3) 컴퓨터 유선 온라인 APP:

호스트의 전원이 켜지면 컴퓨터의 USB 포트를 제공된 데이터 케이블로 연결 한 다음 CH340 직렬 포트 드라이버를 설치하십시오. 그런 다음 호스트 뒷면의 QR 코드를 스캔하여 해당 APP 소프트웨어를 다운로드하십시오. 설치가 완료되면 방금 설치 한 소프트웨어를 선택하고 추가하십시오. 직렬 포트 모델은 온라인에서 성공적으로 사용될 수 있습니다. 설치 방법을 사용하는이 APP 스타일은 Bluetooth 장치의 직렬 포트 장치와도 호환됩니다!

4) 컴퓨터 블루투스 무선 온라인 APP:

먼저 Bluetooth 장치를 컴퓨터의 DL24-SPP 직렬 포트 장치에 추가 한 다음 호스트 뒷면의 QR 코드를 스캔하여 해당 APP 소프트웨어를 다운로드하여 저장하십시오. 설치하지 않고 소프트웨어를 열고 방금 추가 한 Bluetooth 직렬 포트 모델을 선택하십시오. 온라인에서 성공적으로 사용할 수 있습니다
